这个图样设置对话框只对当前图样有效. 它用于例如改变当前图样的单位或纸张大小或 改变标注设置.
编辑 - 当前绘图设置
纸张设置只与打印预览和打印自己有关. 纸张大小和 方向在打印预览中被采用(图 66).

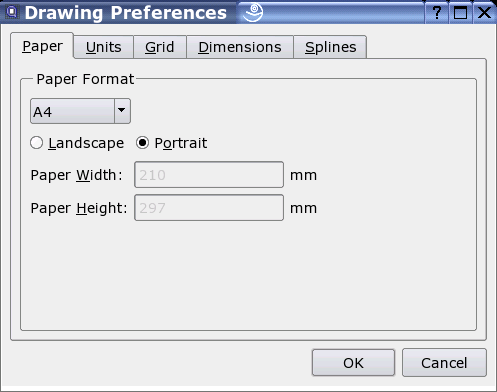

图
66: 对当前图样的纸张设置
长度和角的测量单位和格式可以在每个图样中单独配置. 默认状态行的尺寸和标注的标签已经设定格式. 此外对于从部件库里插入的部件的正确 比垒,被选的长度单位非常重要. 对于可用单位和格式的总览,参见附录 - 测量单位(图 67).
图
67: 设定单位和格式
在这个区域可配置栅格距离和可见性(图 68). 栅格的标准设置是"自动". 也就是说,栅格自动适应当前图样视图的缩放比例. 您可以选择 把栅格距离设定为任意固定尺寸.
图
68: 栅格设置
在标注设置里可配置标注标签的尺寸并设置箭头大小及几个另外的尺寸(图 69).
图
69: 标注设置

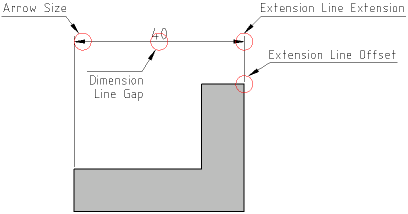

图
70: 标注的示意
QCad 用小线段内插样条曲线. 在这个区域可设定内插精度. 一个更小的值意味着降低 质量并提高速度. 一个更大的值提高了样条曲线的表现质量但会降低表现的速度(图 71).
图
71: 样条曲线设置
|
