1. Laden Sie die Zeichnung (oder Gerber-Datei), die in ein CAM-Format exportiert werden soll.
2. Starten Sie das Werkzeug durch Klicken auf die Schaltfläche oder Auswahl des Menüs (siehe oben).

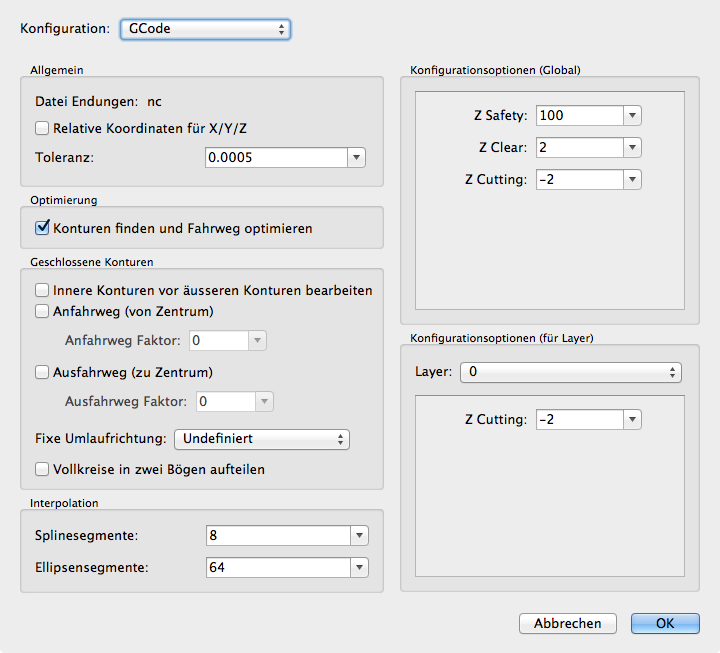

3. Der CAM-Konfigurationsdialog wird angezeigt:

4. Wählen Sie das Dateiformat, das Sie verwenden möchten. Der Name des Dateiformats entspricht direkt dem Namen der gespeicherten Konfigurationsdatei. Im oben gezeigten Dialog wird die Konfiguration GCode gewählt, die der Datei scripts/Cam/CamConfigurations/GCode.js entspricht. Die verschiedenen CAM Exportparameter im CAM Konfigurationsdialog werden automatisch auf die Standardparameter der gewählten Konfiguration initialisiert.
5. Im Bereich Allgemein können Sie wählen, ob Sie relative oder absolute Koordinaten ausgeben möchten und die Toleranz definieren, die beim Identifizieren von geschlossenen verwendet wird. Die Toleranz ist die maximale Lücke zwischen zwei Endpunkten, die als verbunden betrachtet werden sollen.
6. Im Abschnitt Geschlossene Konturen können Sie einige Optionen, die nur für geschlossene Pfade gelten aktivieren. Ein geschlossener Pfad (oder Kontur) besteht aus einer Anzahl von Objekten, die miteinander verbunden sind. Das letzte Objekt ist mit dabei mit dem ersten verbunden. Vollkreise werden auch als geschlossene Pfade behandelt.

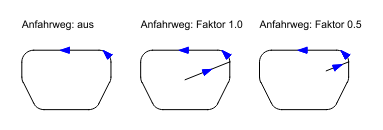

   • Die Option Anfahrweg fügt eine zusätzliche lineare Bewegung vor dem ersten Objekt eines geschlossenen Pfades ein, aus der Richtung des Zentrums des Pfades. Die folgende Abbildung zeigt den Fahrweg und die Reihenfolge der Abarbeitung auf ohne Anfahrweg, mit Anfahrweg mit Faktor 1.0 (ab Mitte) und mit einem Anfahrweg mit Faktor 0.5:

   • Die gleiche Möglichkeit besteht auch für den Ausfahrweg: eine zusätzliche lineare Bewegung an dem Ende des geschlossenen Pfades, in Richtung der Pfadmitte.
   • Die Option Fixe Umlaufrichtung ermöglicht es, alle Konturen in der gleichen Umlaufrichtung (im Uhrzeigersinn oder gegen den Uhrzeigersinn) abzuarbeiten. Dies ist in der Regel erforderlich, wenn die gewählte CAM-Konfiguration die gleiche Werkzeugradiuskorrektur (z.B. G40, G41, G42) für alle geschlossenen Konturen verwendet.
   • Die Option Vollkreise in zwei Bögen aufteilen schneidet alle Vollkreise als zwei Halbreise. Dies ist für einige Steuerungen erforderlich, welche keine Bögen über 180 Grad verarbeiten können.
7. Klicken Sie auf OK, um die Konvertierung zu starten. Abhängig von der Grösse und der Komplexität der Zeichnung kann die Umwandlung eventuell mehrere Minuten dauern. Sie können dem Fortschritt in der Ausgabe über der Befehlszeile folgen.
8. QCAD/CAM eröffnet eine neue Zeichnung mit dem Konvertierungsergebnis nach der vollständigen Konvertierung. Diese Zeichnung enthält zwei Layer, eine für normale lineare und kreisförmige Bewegungen (in schwarz oder weiss dargestellt) und eine für schnelle Bewegungen (in blau dargestellt). Sie können auch das CAM-Simulationswerkzeug verwenden, um die Ausgabe zu simulieren.

Anmerkung: Die für Koordinaten in der CAM-Ausgabe verwendete Einheit wird durch die CAM-Konfiguration definiert. Die Koordinaten in der Quellzeichnung, werden automatisch auf die von der CAM-Konfiguration definierte Einheit umgerechnet.
