Darstellung von Linienstärken im pdf Export

[Glueck_Wolfgang]

Hallo zusammen
ich habe eine Zeichnung erstellt und mit ISO Linienstärken und Layern gearbeitet.
Die Darstellung auf dem Bildschirm ist korrekt.
Wenn ich die Zeichnung als pdf exportiere und mit dem pdf Viewer anschaue, sind alle Linien viel zu dick.
Die zeichung ist im Massstab 1:10 erstellt

Betriebessystem Windows11
QCAD versipon 3.324

[ead66]

Hallo,

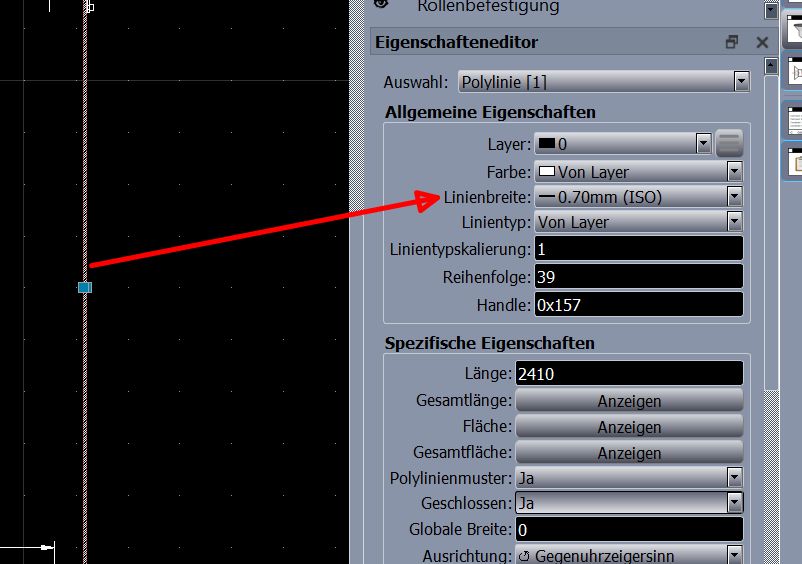

ich sehe, dass die Linienbreite evt. zu dick eingegeben ist.
Auch in den Blöcken! (Editieren, anpassen und dann synchronisieren)

Screenshot 2025-11-30 204510.jpg (60.39 KiB) Viewed 1783 times

[Husky]

Hi, sieht so aus als ob Du die Lösung selber gefunden hast. Klasse!

Behalte im Kopf das im CAD Linienstärken nicht einen gewählten Maßstab unterliegen. Wenn z.B. 0,7 gewählt ist wird 0,7 auf Papier oder im pdf verwendet egal welcher Maßstab gewählt wurde.
