In questa esercitazione di QCAD, diamo una prima occhiata alla finestra dell'applicazione di QCAD e impariamo a usare uno strumento di costruzione per disegnare linee. Impariamo anche a selezionare ed eliminare un oggetto.
Quando avviamo QCAD, crea automaticamente un disegno vuoto.

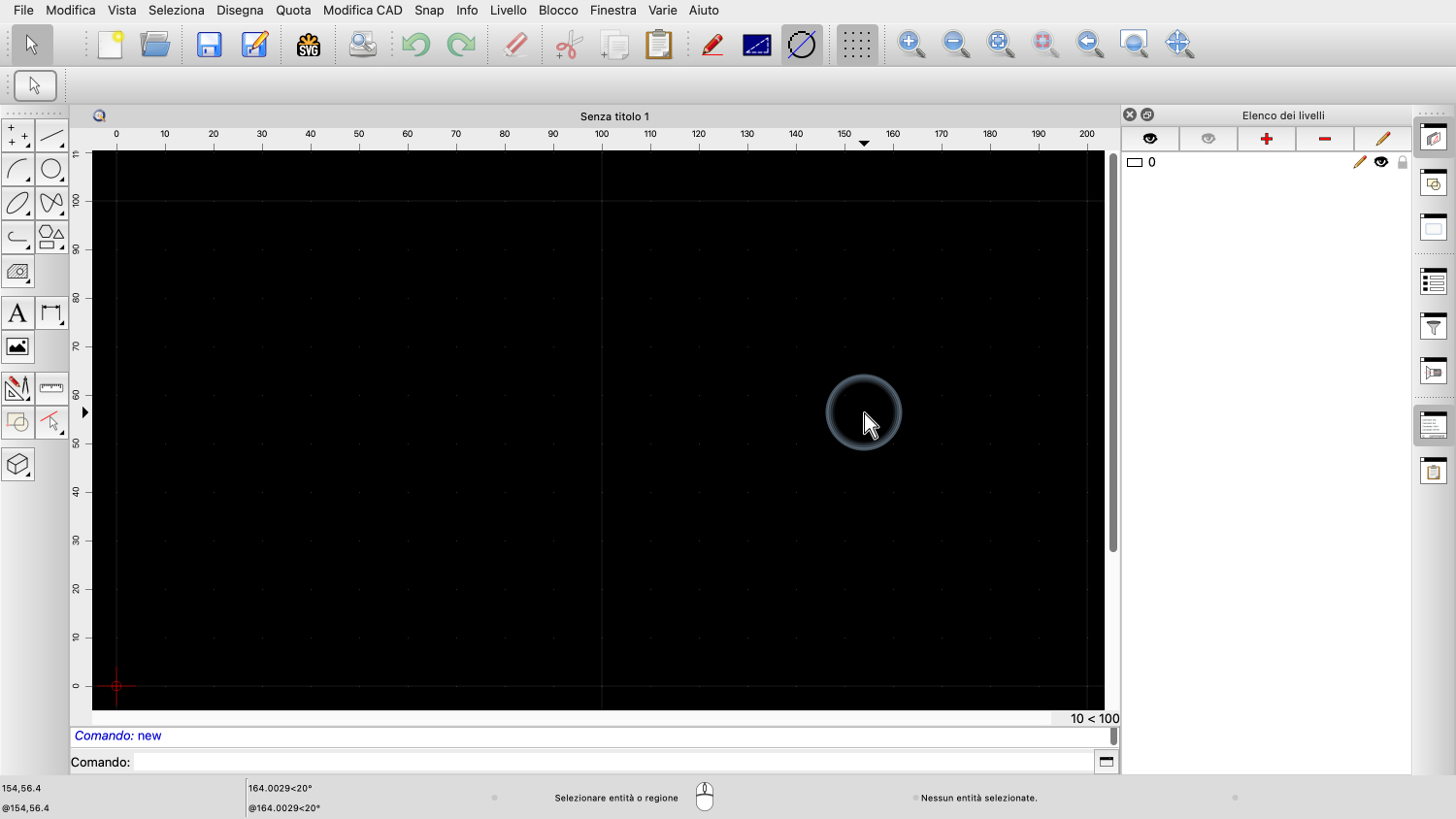

Questo disegno viene visualizzato nell'area di disegno al centro.
Intorno all'area di disegno sono disposte le varie barre degli strumenti e i widget di QCAD.
La barra degli strumenti a sinistra serve per accedere agli strumenti di costruzione.
Questa barra degli strumenti è chiamata "barra degli strumenti CAD".
In questa esercitazione, utilizzeremo questa barra degli strumenti per avviare lo strumento di disegno delle linee.
Ora, tracciamo alcune linee.
Per prima cosa, facciamo clic sul pulsante del menu Linea nella barra degli strumenti CAD per visualizzare gli strumenti di costruzione della linea.

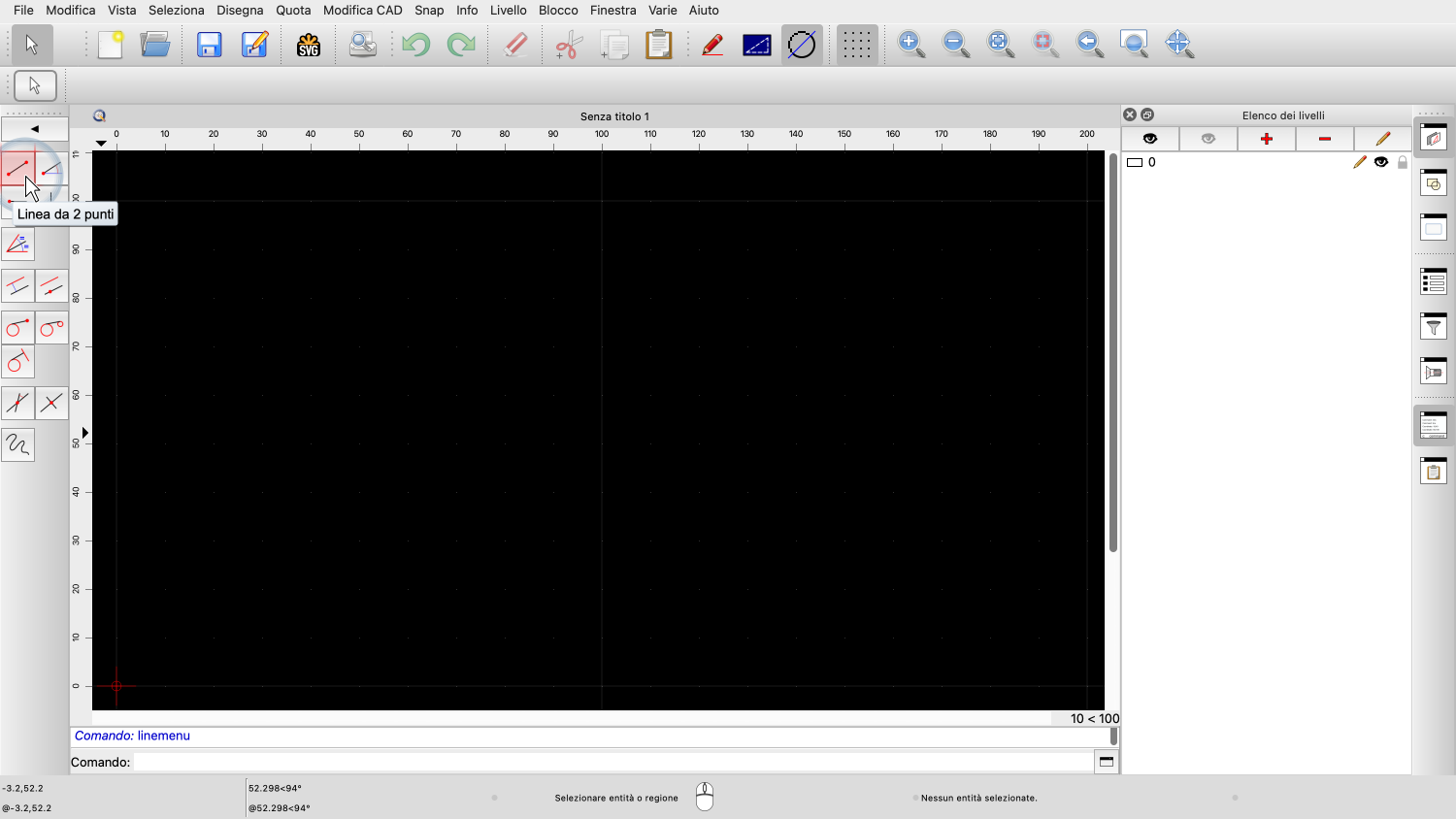

Quindi, facciamo clic sul pulsante dello strumento per tracciare le linee da due punti dati.
QCAD è ora pronto per iniziare a disegnare linee.
Il primo clic nell'area di disegno imposta il punto di partenza della prima linea.
Ogni clic aggiunge ora una nuova linea al disegno.
Quando abbiamo finito, facciamo clic sul pulsante destro del mouse per interrompere il disegno delle linee collegate.
A questo punto lo strumento linea è ancora attivo.
Lo si può vedere nella parte superiore sinistra della finestra dell'applicazione, dove è indicato lo strumento attualmente attivo.
Facendo clic con il pulsante destro del mouse, abbiamo detto a QCAD che vogliamo interrompere il disegno delle linee collegate.
Ora possiamo impostare il punto di partenza di una nuova linea.
Nella barra di stato in basso, possiamo anche vedere che QCAD si aspetta il primo punto di una nuova linea.
Possiamo ora tracciare altre linee.
Per interrompere lo strumento linea, fare due volte clic con il tasto destro del mouse.
Una volta, per smettere di disegnare linee collegate.
E ancora una volta, per terminare lo strumento di linea.
Faremo un terzo clic con il pulsante destro del mouse per riportare la barra degli strumenti CAD al menu principale.
Il tasto destro del mouse viene quindi utilizzato in QCAD per annullare l'azione corrente.
Ma anche per tornare a un menu precedente della barra degli strumenti CAD.
È così che funziona la maggior parte degli strumenti di costruzione di QCAD:
Per prima cosa, si sceglie lo strumento di costruzione nella barra degli strumenti CAD.
Quindi, si fa clic sui punti di riferimento o sulle entità nell'area di disegno.
Quando abbiamo finito, facciamo clic sul pulsante destro del mouse o usiamo il tasto di escape per fermare lo strumento.
Dopo aver fermato uno strumento, QCAD torna allo stato neutro, proprio come quando è stato avviato.
Ciò significa che al momento non sono attivi strumenti di costruzione.
In questo stato neutro, possiamo visualizzare il disegno e apportare alcune modifiche di base, come la selezione e l'eliminazione di entità.
Vediamo ora come eliminare una linea dal disegno.
Per cancellare una linea, dobbiamo prima selezionarla, per dire a QCAD quale linea vogliamo eliminare.
Per selezionare una singola riga, è sufficiente fare clic sulla riga stessa.
Ad esempio, per selezionare la linea orizzontale, spostiamo il cursore del mouse accanto ad essa, finché la linea non viene evidenziata in grigio chiaro.
Quando la linea desiderata è evidenziata, facciamo clic con il pulsante sinistro del mouse per selezionarla.
La linea viene ora visualizzata nel colore di selezione.
Per impostazione predefinita, il colore della selezione è rosso scuro.
I quadratini blu e rossi indicano i punti di riferimento della linea.
Ora possiamo cancellare la riga selezionata facendo clic sullo strumento di cancellazione o premendo il tasto di cancellazione sulla tastiera.
Si noti che lo strumento di eliminazione non rimane attivo e non deve essere terminato con un clic del tasto destro del mouse.
Lo strumento di cancellazione elimina semplicemente le entità selezionate e termina al termine dell'operazione.
Questo è il caso di molti altri strumenti che non richiedono informazioni aggiuntive da parte nostra.
Si noti inoltre che lo strumento di cancellazione richiede una selezione prima di essere eseguito.
Questo è anche il motivo per cui il pulsante di cancellazione è ora disattivato.
In questo momento non c'è nessuna selezione che possa essere cancellata.
Non è possibile avviare lo strumento di eliminazione e poi decidere cosa eliminare.
Invece, dobbiamo sempre prima selezionare le entità che vogliamo eliminare e poi eseguire lo strumento di eliminazione.
Ci sono molti altri strumenti in QCAD che possono essere applicati solo a una selezione.
Ad esempio, anche gli strumenti per tagliare o copiare le entità.
Per questo tipo di strumenti, occorre innanzitutto preparare una selezione di entità.
Senza una selezione, i pulsanti e le voci di menu di questi strumenti sono inattivi e visualizzati in grigio per indicare che gli strumenti non possono essere eseguiti senza una selezione.
A questo punto si dovrebbe avere una conoscenza di base di come gli strumenti possono essere avviati, utilizzati e terminati in QCAD.
Assicuratevi di fare pratica con la vostra installazione di QCAD.
