Tutorial: Livelli, blocchi e attributi

Questo tutorial spiega l’effetto che i livelli e i gruppi hanno sugli attributi dell’entità (colore, tipo di linea, spessore di linea).

Contenuti



Introduzione

Nel CAD, gli attributi dell’entità sono di solito controllati dal livello in cui essa risiede. Se l’entità si trova su un livello rosso, l'entità è rossa, se si trova su un livello blu, è blu, ecc.

Questo non vale solamente per le entità del disegno principale ma anche per quelle all’interno del gruppo. Questo è importante poiché potrebbero esserci entità nei vari livelli con diversi attributi nello stesso gruppo. Il gruppo potrebbe essere inserito su vari livelli cosa che non (e non dovrebbe) alterare gli attributi delle singole entità all’interno del gruppo.

Ci sono, comunque situazioni in cui un’entità dovrebbe prendere l’attributo del livello sul quale il gruppo è stato inserito. Questo caso è controllato dal valore attribuito "Da blocco" (a seconda del gruppo) disponibile per le entità.

Esempio

Considera l’esempio del disegno qui sotto che consiste in un gruppo di riferimento singolo. Il gruppo di riferimento è posizionato sul livello “2”:

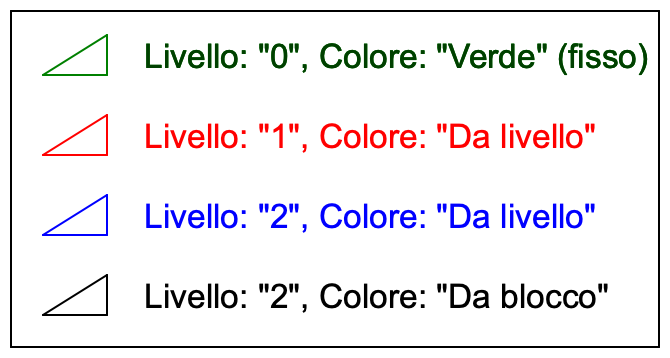

La definizione del gruppo contiene quattro testi e alcune entità di linea sui vari livelli con vari attributi:

  • Il primo triangolo e testo in alto si trovano sul livello "0".
    le proprietà colore di queste entità sono impostate su "Verde".
    Questo significa che questo testo e triangolo saranno sempre mostrati in verde. Queste entità hanno un colore fisso.
  • Il secondo triangolo e testo si trovano sul livello "1" .
    La loro proprietà colore è impostata su "Da livello"(a seconda del livello).
    Visto che il livello "1" ha come colore impostato "rosso", queste entità sono mostrate in rosso. Il livello del gruppo di riferimento è posizionato su irrilevante.
  • Il terzo triangolo e il testo si trovano sul livello "2" che è blu.
    Anch’essi hanno la proprietà colore impostata su "Da livello" ciò significa che queste entità ereditano il loro colore dal livello sul quale si trovano, in questo caso, blu .
  • Il triangolo e il testo in basso si trovano anch’essi sul livello "2".
    La loro proprietà colore è impostata su "Da blocco".
    Queste entità non ereditano il loro colore dal livello sul quale si trovano ("2") ma dal gruppo di riferimento in cui si trovano.
    In questo esempio, il gruppo di riferimento è posizionato sul livello "2" e la sua proprietà colore è impostata su "Da livello".
    Il colore di queste entità è determinato da quanto segue:
    1. QCAD vede la proprietà colore che è su "Da blocco".
    2. QCAD controlla il gruppo di riferimento e vede che la proprietà colore è su "Da livello".
    3. QCAD controlla il livello in cui il gruppo di riferimento è posizionato, il livello "2".
    4. QCAD visualizza le entità usando il colore del livello "2" (rosso).

Se spostiamo il gruppo di riferimento su un livello differente o impostiamo il gruppo di riferimento su un colore fisso (invece di usare "Da livello"), le entità con proprietà colore impostata su "Da blocco" cambiano il loro colore conformemente.

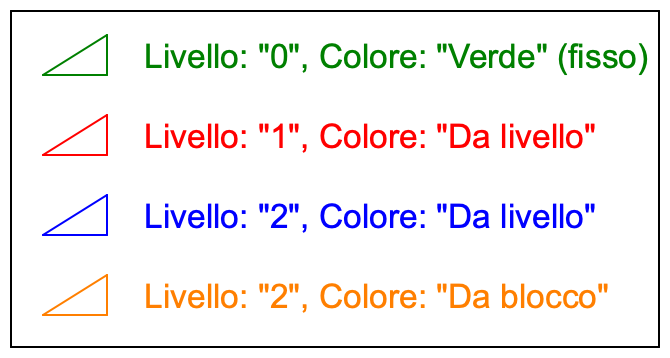

In questo esempio, il gruppo di riferimento si trova su un livello arancione o la sua proprietà colore è impostata su "arancione":

Note

I valori delle proprietà "Da livello" e "Da blocco" non solo disponibili solo per i colori ma anche per altri attributi di spessore di linea e tipo di linea. Questi attributi agiscono alla stessa maniera.
