Épaisseurs de ligne personnalisées

Introduction

QCAD prend en charge un jeu fixe d’épaisseurs de ligne. Les épaisseurs de ligne disponibles peuvent sembler quelque peu arbitraires, mais elles sont définies dans le standard DXF/DWG. Pouvoir ajouter d’autres épaisseurs de ligne personnalisées dans QCAD romprait la compatibilité avec tout autre logiciel de CAO compatible DXF/DWG.

Il existe cependant un moyen de contourner cette limitation : les largeurs de segment personnalisées pour les polylignes. Pour utiliser cette fonctionnalité, assurez-vous que votre entité est une polyligne. Presque toutes les entités peuvent être facilement converties en polylignes, par exemple à l’aide de Dessin > Polyligne > Créer à partir de segments pour les lignes ou les arcs, ou à l’aide de Modifier > Décomposer pour les splines ou les ellipses.

Largeur globale d’une polyligne

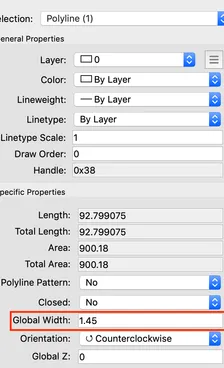

Vous pouvez sélectionner une ou plusieurs polylignes et utiliser l’éditeur de propriétés (Affichage > Éditeur de propriétés) pour attribuer n’importe quelle épaisseur de ligne personnalisée (Largeur globale) :

Largeurs par segment

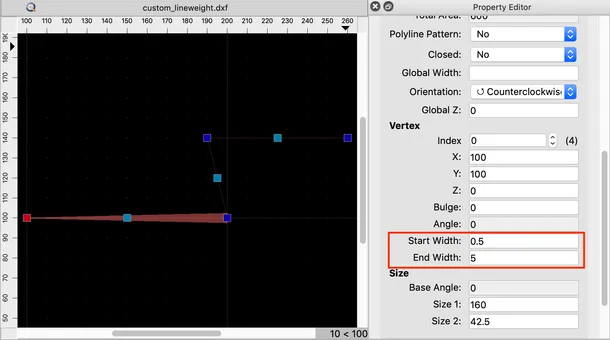

Vous pouvez également attribuer des épaisseurs de ligne personnalisées au début ou à la fin d’un segment individuel de la polyligne (propriétés Largeur de départ et Largeur d’arrivée). Dans cet exemple, la largeur de départ du premier segment a été fixée à 0,5 et la largeur d’arrivée à 5 :

Exemples
