Réutiliser les positions d'un dessin

Introduction

Il existe des situations où des positions existantes d’un dessin doivent servir de base à une nouvelle opération. Les positions peuvent par exemple être définies sous forme de points ou d’autres entités à ces endroits. Les positions ne forment aucune forme ou motif régulier, mais des coordonnées arbitraires, peut-être mesurées à partir d’une situation existante.

Exemple

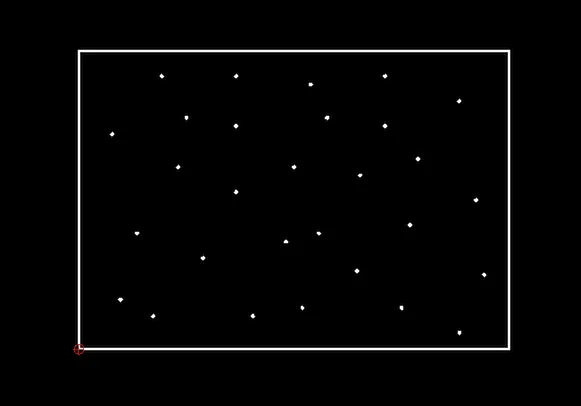

Pour les besoins de cet exemple, supposons que les points montrés ici soient de telles positions et que nous souhaitions ajouter un numéro unique à chaque point.

Pour cet exemple, nous ajoutons une étiquette de texte avec un compteur à chaque position d’un point. Nous pourrions cependant aussi ajouter un cercle autour de chaque point ou coller le presse-papiers à chaque emplacement d’un point.

Plutôt que de cliquer sur chaque point individuellement, QCAD peut enregistrer (mémoriser) ces positions, puis les rejouer ou les réutiliser pour un autre outil. Il peut s’agir de n’importe quel outil qui attend des coordonnées en entrée, par exemple un outil pour dessiner des points, des lignes ou des cercles de rayon donné, coller le presse-papiers, ajouter du texte, insérer un bloc, etc.

Étape 1 : Sélectionner les positions

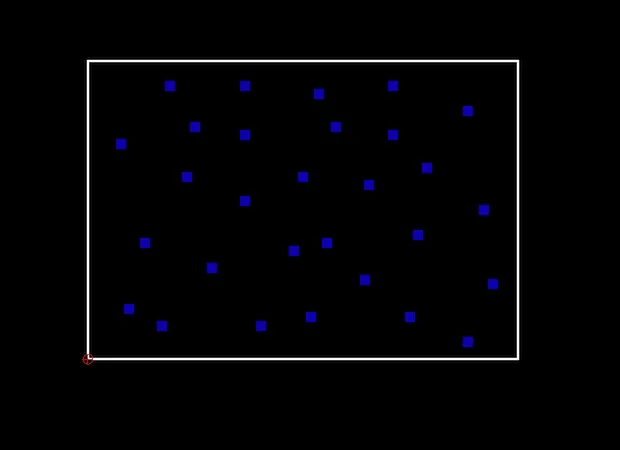

Sélectionnez d’abord toutes les entités qui définissent les positions avec lesquelles vous souhaitez travailler. Ici, nous sélectionnons les points.

Étape 2 : Mémoriser les positions

Choisissez Divers > Information > Mémoriser les positions pour mémoriser les positions des entités sélectionnées. Les positions sont mémorisées dans l’ordre du dessin / de l’affichage.

Pour les points, la coordonnée du point est mémorisée. Pour les lignes, le point de départ de chaque ligne. Pour les polylignes, chaque sommet. Pour les splines, chaque point d’ajustement ou point de contrôle.

Étape 3 : Démarrer l’outil qui utilisera les positions

Démarrez ensuite l’outil pour lequel vous souhaitez utiliser les positions. Dans cet exemple, nous ajoutons un compteur à chaque point dans l’ordre du dessin à l’aide de Divers > Dessin > Compteur.

Étape 4 : Utiliser les positions mémorisées

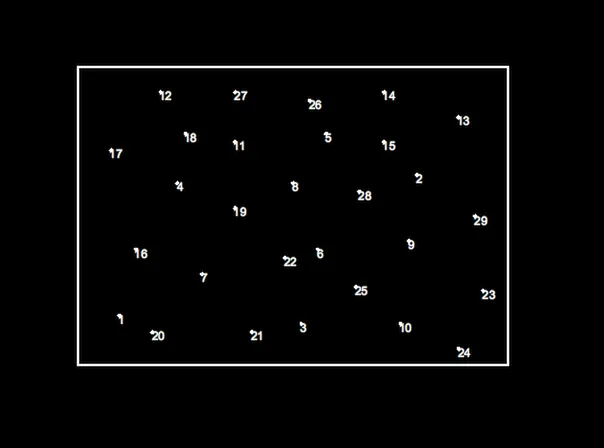

Au lieu de cliquer sur chaque point, nous pouvons simplement choisir Divers > Information > Utiliser positions, et QCAD « clique » sur chaque position mémorisée à notre place.

Autres exemples d’utilisation

• Restructurer des dessins comportant de nombreux motifs répétés et épars d’entités pour utiliser des références de bloc. Par exemple, remplacer tous les cercles identiques par une référence de bloc d’un bloc contenant un cercle. Tous les cercles peuvent alors être modifiés en une seule fois en modifiant ce bloc.
• Coller des entités à chaque sommet d’une polyligne.
• Dessiner une entité point à chaque point de contrôle d’une spline.
• Ajouter des compteurs à des entités / sommets.
• Créer des polylignes à partir de points ou de centres de cercles.
• Remplacer des points par des cercles.
